PRODUCTS

產品展示

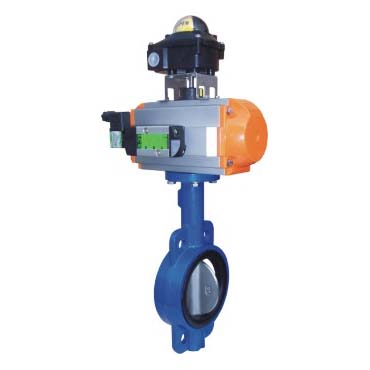

氣動對夾軟密封蝶閥D671X-16

D671X-16氣動對夾軟密封蝶閥。D671X-16氣動軟密封蝶閥。D671X-16氣動蝶閥

用途及特點

該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

主要技術參數公稱通徑DN（mm）50～2000公稱壓力PN（MPa）0.61.01.6試驗壓力強度試驗0.91.52.4密封試驗0.661.11.76氣密封試驗0.60.60.6適用介質空氣、水、污水、蒸氣、煤氣、油品等。驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟閥桿2Cr13、不銹鋼填料O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度材料品種氯丁橡膠丁晴橡膠乙丙橡膠聚四氟乙烯硅橡膠氟橡膠天然橡膠尼龍英語簡稱CRNBREPDMPTFESIVITONNRPA型號代號X或JXA或JAXB或JBF或XC、JCXD或JDXE或JEX1N耐zui高溫度82℃93℃150℃232℃250℃204℃85℃93℃耐zui低溫度-40℃-40℃-40℃-268℃-70℃-23℃-20℃-73℃適用工作溫度0~+80℃-20~+82℃-40~+125℃-30~+150℃-70~+150℃-23~+150℃-20~+85℃-30~+93℃
外形尺寸公稱通徑結構長度(標準值)外形尺寸(參考值)連接尺寸(標準值)0.6MPa1.0MPa1.6MPa毫米英寸LHH0ABD0n-dD0n-dD0n-d5024363315180651104-141254-181254-186521/24670330180651304-141454-181454-188034683390245721504-181608-181608-18100452105431240721704-181808-181808-18125556115455240722008-182108-182108-18150656137626350932258-182408-222408-22200860164720350932808-182958-2229512-22250106820680055035033512-1835012-2235512-26300127823086060035039512-2240012-2241012-26350147824888360035044512-2246016-2247016-264001610228997260035049516-2251516-2652516-3045018114320104375038055016-2256520-2658520-3050020127343109875038060020-2262020-2665020-3360024154413123675038070520-2672520-3077020-3670028165478143175038081024-2684024-3084024-3680032190525148875038092024-3095024-3395024-399003620362016151250380102024-30105028-33105028-3910004021672517651500580112028-30116028-36117028-4212004825478019761500580134032-33138032-39139032-48

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.雙作用或單作用(單作用請注明氣開式或氣閉式)，4.閥體、閥芯材料，5.是否帶附件(附件標準：電磁閥、行程開關、空氣過濾減壓器、手輪機構等)，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
